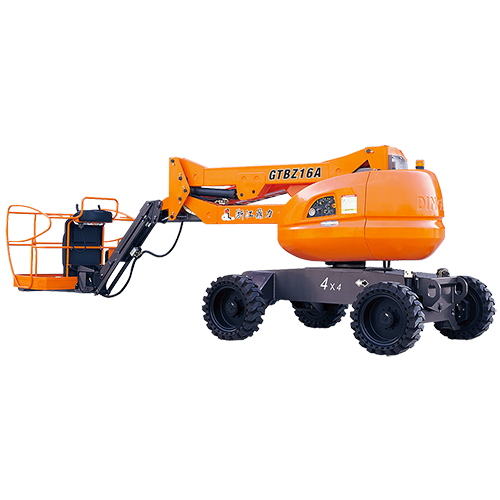

GTBZ18A/GTBZ16A
作者：kefu 时间：2021-03-04

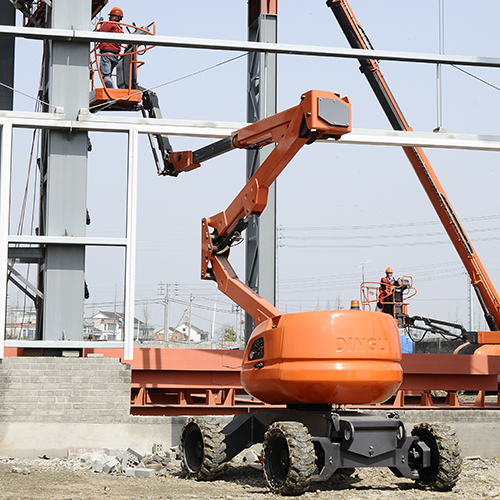

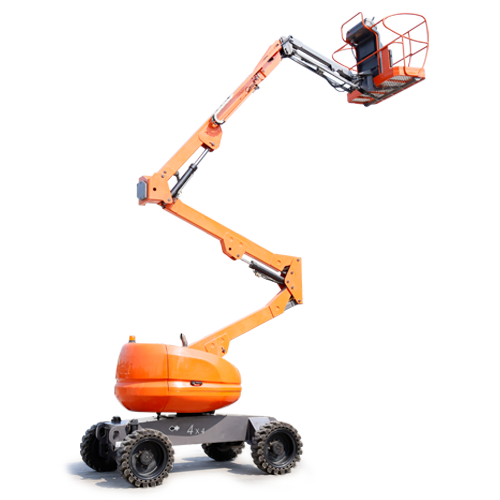

自行走曲臂式高空作业平台
主要规格
● 工作高度：18.00m和16.00m
● 平台跨越高度：8.45m和7.67m
● ***工作载荷：230kg
重要特色
● 摆动桥底盘
● 转台360度连续回转
● 40%的爬坡能力
● 旋开式发动机架

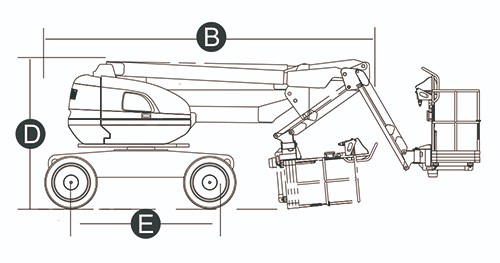

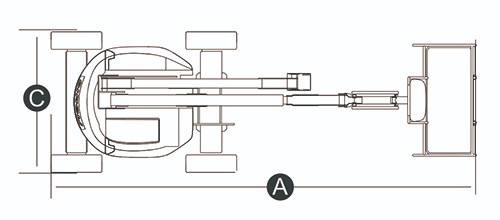

尺寸
| 型号 | GTBZ18A | GTBZ16A |
| 工作高度 | 18.00m | 16.00m |
| 平台高度 | 16.00m | 14.00m |
| 水平伸距 | 8.85m | 7.47m |
| 跨越高度 | 8.45m | 7.67m |
| 整机长度(收拢状态) | 7.59m | 6.94m |
| 整机长度(装箱状态) | 5.80m | 5.15m |
| 整机宽度(收拢状态) | 2.30m | 2.30m |
| 整机高度(收拢状态) | 2.48m | 2.48m |
| 工作平台尺寸(长×宽) | 1.80m×0.76m | 1.80m×0.76m |
| 小离地间隙 | 0.36m | 0.36m |
| 轴距 | 2.20m | 2.20m |

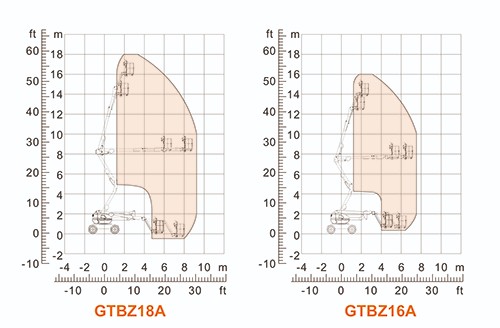

性能
| 型号 | GTBZ18A | GTBZ16A |
| ***工作载荷 | 230kg | 230kg |
| 工作人数 | 2 | 2 |
| 转台尾摆 | 0 | 0 |
| 小转弯半径(内轮/外轮) | 2.84m/4.29m | 2.84m/4.29m |
| 转台回转角度 | 360°连续 | 360°连续 |
| 平台摆动角度 | 160° | 160° |
| 小臂变幅角度 | +70°/-60° | +70°/-60° |
| 机器行驶速度（收拢状态） | 6.1km/h | 6.1km/h |
| 机器行驶速度（起升状态） | ≤1.1km/h | ≤1.1km/h |
| 爬坡能力 | 40% | 40% |
| 工作允许角度 | X-3°/Y-3° | X-3°/Y-3° |
| 轮胎 | 33×12-20 | 33×12-20 |
动力
| 型号 | GTBZ18A | GTBZ16A |
| 发动机(Kubota V2403) | 35kW | 35kW |
| 燃油 | 柴油 | 柴油 |
| 液压油箱容积 | 184L | 184L |
| 柴油箱容积 | 90L | 90L |
重量
| 型号 | GTBZ18A | GTBZ16A |
| 整机重量 | 7835kg | 7430kg |
标准配置

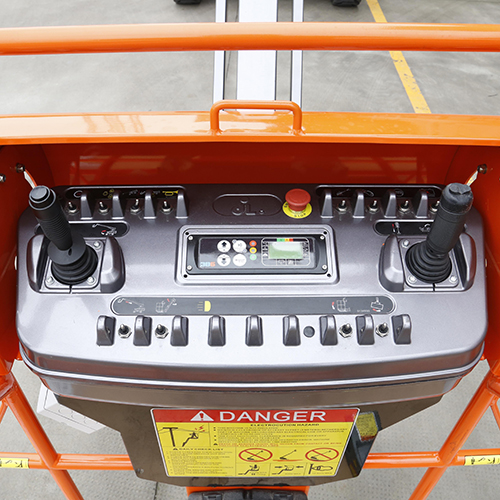

● 比例控制
● 应急泵
● 工作计时表
● 倾斜保护系统
● 转台360°连续回转
● 自动调平平台
● 发动机重启保护
● 发动机电热塞预热装置
● 脚踏开关
● 摆动桥底盘
● 4×2驱动
● 实心轮胎
● 欧III排放发动机
● 故障诊断系统
● 蜂鸣器
● 喇叭
● 频闪灯
● 液压油散热器
选装配置
● 液压发电机
● 液压电焊机
● 液压空气压缩机
● 液压高压水泵
● 连接到平台的AC电源
● 平台工作灯
● 4×4驱动
● 超重传感器
● 无痕轮胎
